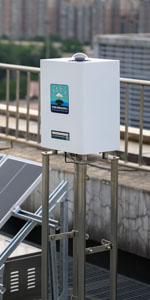

全视野闪电通道成像系统(TLCI)

一款可监测记录全视野范围闪电图像的专业闪电光学观测产品。

TLCI采用高性能工业相机,基于数字图像处理与识别技术,结合科学的闪电通道检测算法,高速拍摄,高效处理,自动提取并存储闪电发生前后一定时段内的图像,同时记录精确的闪电发生时间并可立即输出高清视频,达到监测记录闪电信息的目标。

结合华创思源闪电监测云服务,用户可利用手机/PAD/PC等多种终端及时获得闪电事件通知,检索全视野闪电图像及视频,随时掌握闪电信息。

立即关注“闪电监测云服务”微信公众号

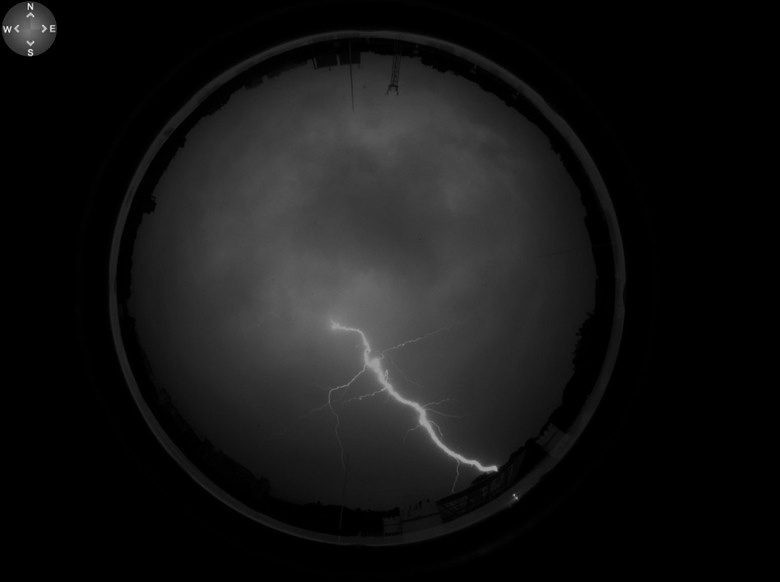

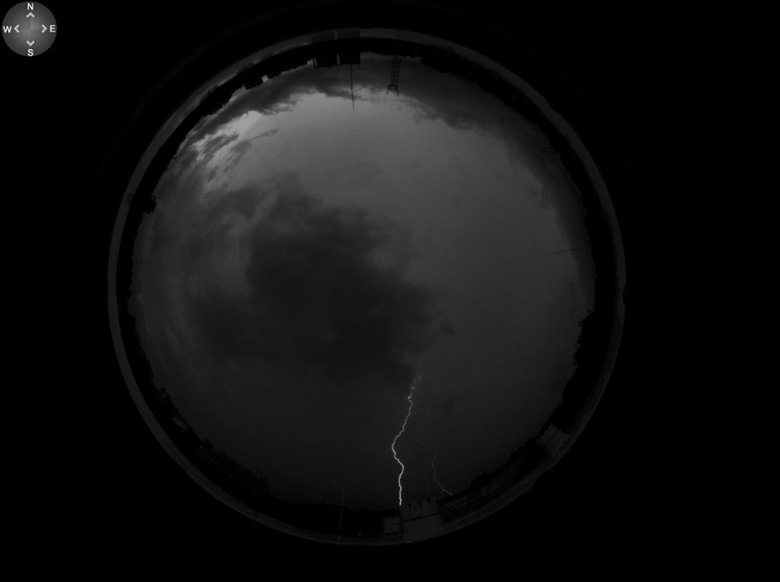

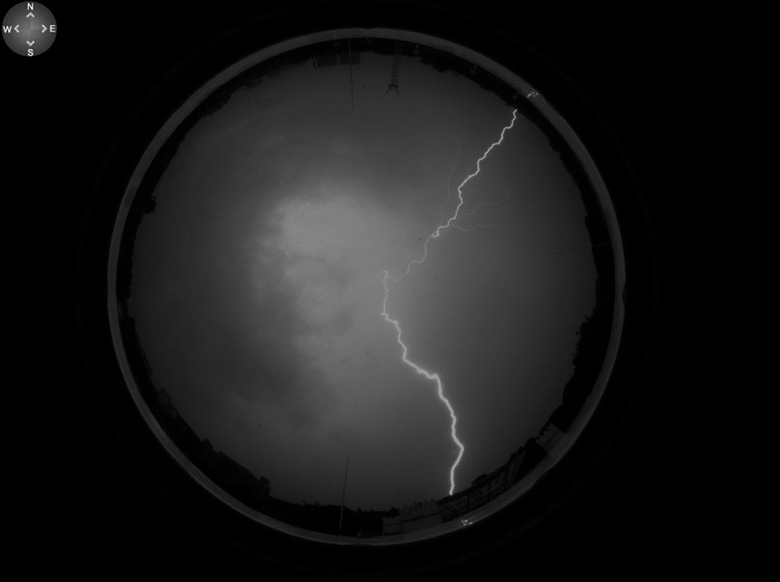

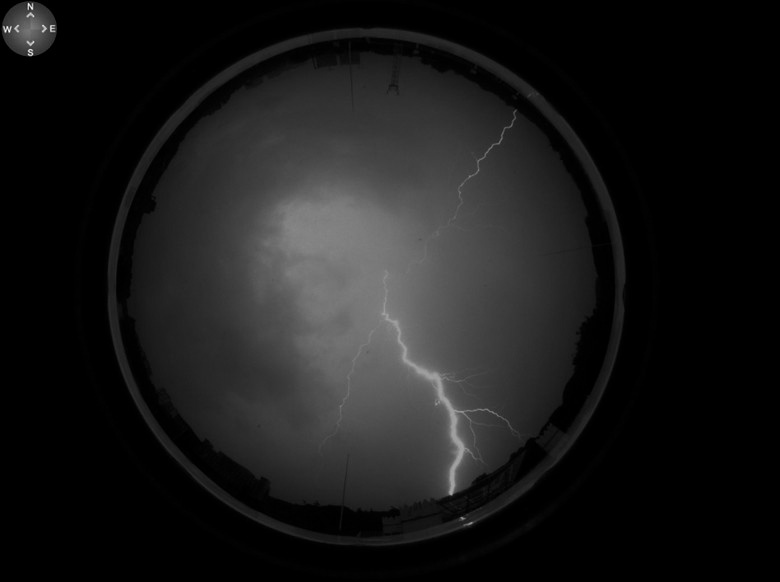

监测样例

  • TLCI监测产品图
  • TLCI监测产品图
  • TLCI监测产品图
  • TLCI监测产品图

功能特点

  • 全视野观测,180度超大视角;
  • 工业相机,毫秒级曝光高速连续拍摄,全天候稳定观测,不遗漏;
  • 高精确度闪电时间记录;
  • 高效闪电检测算法设计,实现闪电通道毫秒级检测;
  • 静态图像及高清视频输出,直观重现闪电事件光学影像;
  • 极速外触发,闪电发生瞬间即可输出外触发信号;
  • 网络远程控制,方便结合相关业务系统启停闪电监测任务;
  • 低功耗,可选配太阳能供电;
  • 结构简单、架设方便,能够适应恶劣的野外观测环境;
  • 接入闪电监测云服务,及时推送闪电事件信息;
  • ……

性能指标

监测范围 约方圆10~30km(受安装环境与实时能见度影响存在差异)
视野范围 仰角:0~90度,方位角:360度,全视野。
相机类型 CMOS传感器工业相机
分辨率 1280×1024
(130万像素)
1080×1080
(116万像素)
像元尺寸 4.8μm×4.8μm5.86 µm×5.86 µm
帧率 75fps @ 全分辨率75fps @ 全分辨率
灰度级 12bit,4K
亮度调节 内置4K查找表空间/数字增益(5档自动调节)
工控主机 高性能高稳定性工控主机,高度适应复杂环境。
网络接入 局域网(光纤转换)/4G网络(移动/联通/电信)访问Internet
外壳尺寸 360 × 260 × (600~2000)(mm,L × W × H,一体式)
重量 约25kg(一体式)
工作温度 -20℃ ~ 50℃
功耗 平均不高于20W
时间误差 <10ms
闪电检测 <1ms(全范围)
闪电识别 <2ms(单图)
存储 高效闪电图像专用格式存储,双重备份。
输出 静态图像+自动鱼眼校正图像序列(JPG/PNG/BMP/RAW)
视频(MP4/AVI/ MOV/WMV/MPG/MKV多种格式及尺寸选择)
闪电外触发网络信号数据包
闪电监测
云服务
闪电监测事件通知
闪电事件查阅
监测状态控制
设备信息管理
多终端访问(手机/PAD/PC)
* 分辨率、帧率等为常规型号所具备的性能指标,可根据用户实际需要调整定制。
